PSHE es una solución hecha a medida
Diseñamos cada uno de nuestros intercambiadores de calor de forma individual para cumplir con los requisitos específicos de cada proceso del cliente. El diseño comienza con un cálculo térmico, a partir del cual se determina la superficie de intercambio de calor necesaria. Esta superficie se combina posteriormente con el diseño de la carcasa.
Esta es la principal diferencia entre los intercambiadores de calor de Plate & Shell de Vahterus y otros intercambiadores de placas: el diseño de la carcasa no es fijo y puede ajustarse para adaptarse a tus necesidades.
La ubicación del paquete de placas puede desplazarse dentro de la carcasa, por ejemplo, para permitir más espacio para la evaporación del gas.
También existe la posibilidad de utilizar conexiones de gran tamaño en el lado de la carcasa para flujos de gas de alto volumen.
O para alojar un depósito de condensado con las conexiones de servicio necesarias. El depósito puede estar totalmente integrado o ser un recipiente independiente.
Posibilidades con los directores de flujo
La función de los directores de flujo es generar un flujo óptimo a través de las placas. El ángulo α estándar de los directores de flujo axial es de 90°. En los condensadores, se utiliza como solución estándar un ángulo de 45°. Para aplicaciones específicas, como aquellas con baja Δp, puede resultar útil un ángulo α < 90°. En ciertas circunstancias, no se utilizan directores de flujo, por ejemplo, en los evaporadores tipo kettle PSHE de Vahterus. En las unidades tipo C, los directores de flujo se giran 90° (ver más abajo).

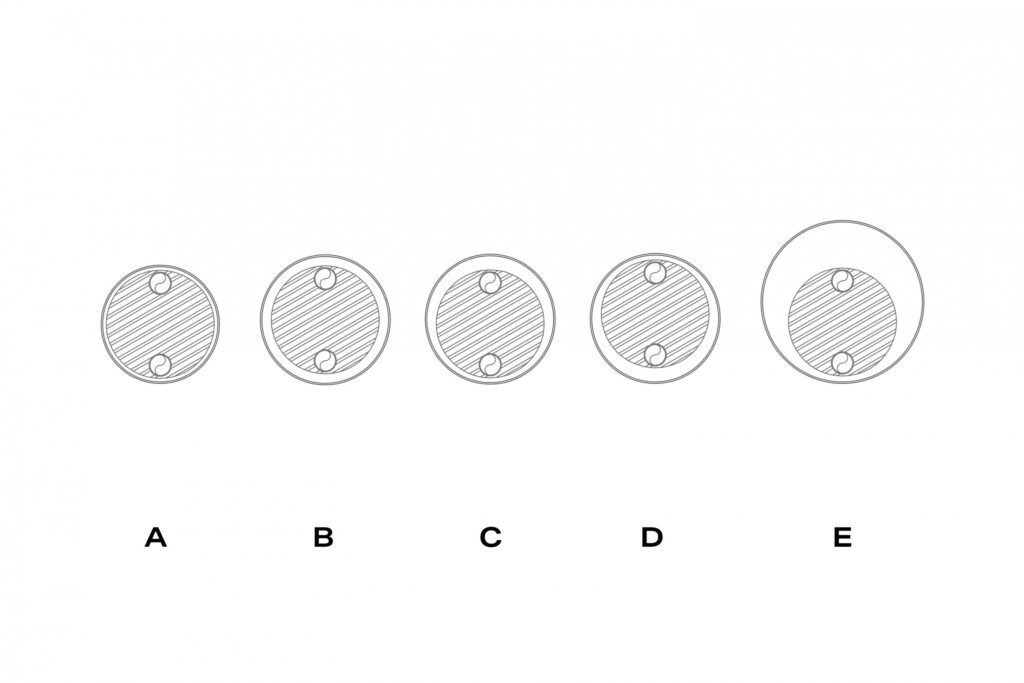

Orientación del paquete de placas en la carcasa (A = carcasa estándar, concéntrica, aplicaciones generales; B = carcasa ampliada, concéntrica, aplicaciones con gas; C = carcasa ampliada, excéntrica hacia abajo, evaporadores inundados; D = carcasa ampliada, excéntrica hacia arriba, depósito en condensador; E = carcasa sobredimensionada, excéntrica hacia abajo, evaporador combinado)

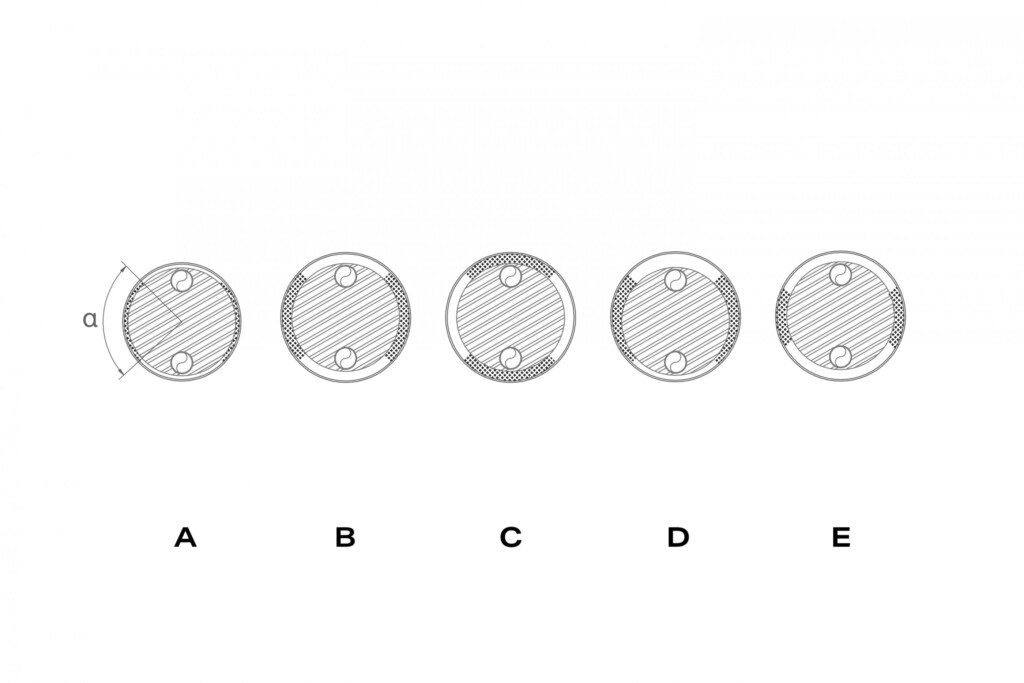

Principios de los directores de flujo axial (A = carcasa estándar, concéntrica, aplicaciones generales; B = carcasa ampliada, concéntrica, aplicaciones con gas; C = carcasa ampliada, concéntrica, flujo cruzado; D = carcasa ampliada, excéntrica hacia abajo, evaporadores inundados; carcasa ampliada con directores de flujo a 45°, condensador)
Diseños preseleccionados
Por supuesto, también disponemos de soluciones estándar que permiten acortar la fase de diseño y, por tanto, reducir los plazos de entrega. Estas soluciones técnicas pueden utilizarse tal cual o servir como punto de partida para el diseño personalizado de su intercambiador de calor.
- Diseño totalmente soldado
- Apertura para mantenimiento
- Evaporador tipo kettle
- Economizador de gases de escape (EGE)
- Sistema con separador de gotas externo
- Multicondensador
Transforma tu proyecto con las soluciones PSHE de Vahterus
¿Te interesa colaborar con nosotros? Si quieres saber más sobre nuestras soluciones personalizadas, ponte en contacto con nuestros expertos.
