Construcción del PSHE
El principio de funcionamiento de un intercambiador de calor consiste en transferir energía térmica del lado primario al lado secundario a través de una placa de intercambio que separa los flujos. Los intercambiadores de calor Vahterus se utilizan para calefacción, enfriamiento, condensación, evaporación y recuperación de calor de proceso. Están compuestos por un paquete de placas circulares totalmente soldado instalado dentro de una carcasa cilíndrica de acero, lo que da lugar al nombre Plate & Shell.
La naturaleza de esta construcción proporciona un recorrido de flujo corto y eficiente para el fluido de proceso, manteniendo al mismo tiempo una baja pérdida de carga. Por ello, este tipo de intercambiador es ideal para aplicaciones con fluidos viscosos. No se utilizan juntas en la construcción, y todas las conexiones están completamente soldadas.
Gracias a esta configuración única, los Intercambiadores de Calor Plate & Shell de Vahterus pueden cumplir con condiciones de diseño altamente exigentes:
Diseño mecánico
- Desde vacío total hasta 150 bar
- Rango de temperatura de -196 °C a +600 °C
Todos los intercambiadores de calor Vahterus se diseñan conforme a los códigos de diseño requeridos, tales como:
Código de diseño
- AD-2000
- ASME VIII, Div.1
- EN 13445
- Lloyd ́s Register
- R.I.N.A.
- ABS Europe Ltd
- Bureau Veritas
- PD5500
- DNV GL Marine
- KGS Corea del Sur
- EAC
- Otros bajo solicitud
Paquete de Placas
La forma más común del intercambiador de calor se compone de un paquete de placas de acero inoxidable y una carcasa de acero al carbono o acero inoxidable. No obstante, el intercambiador también puede fabricarse en otros materiales según las necesidades del proceso.
Las siguientes ilustraciones muestran el ensamblaje básico del paquete de placas.

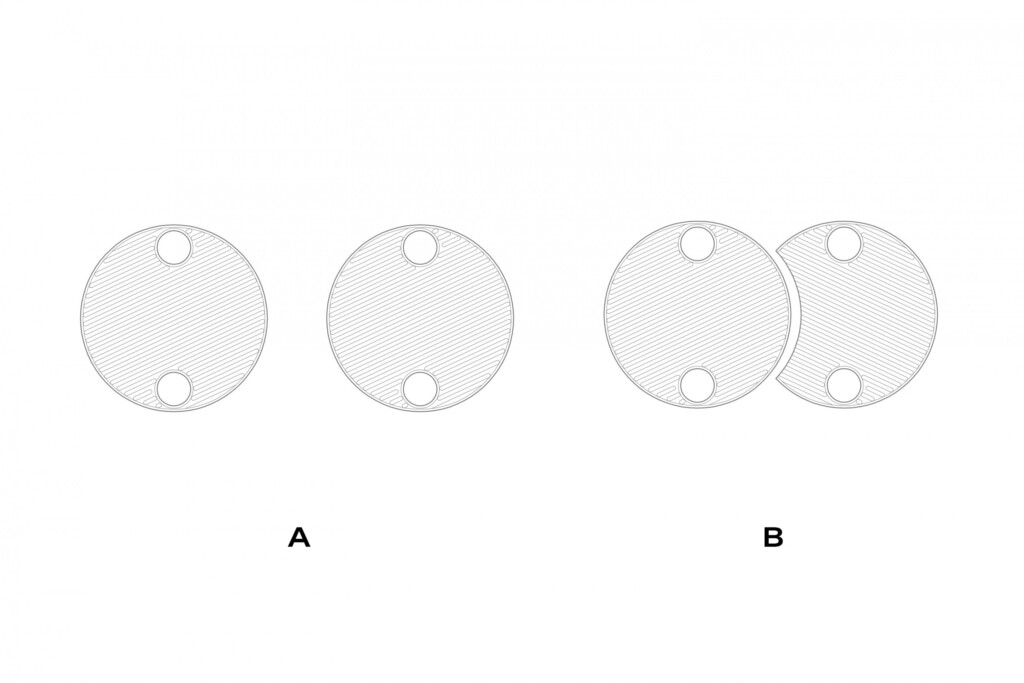

Producción de placas (A = placas prensadas con corrugado; B = una placa girada 180° y colocada detrás de la otra)

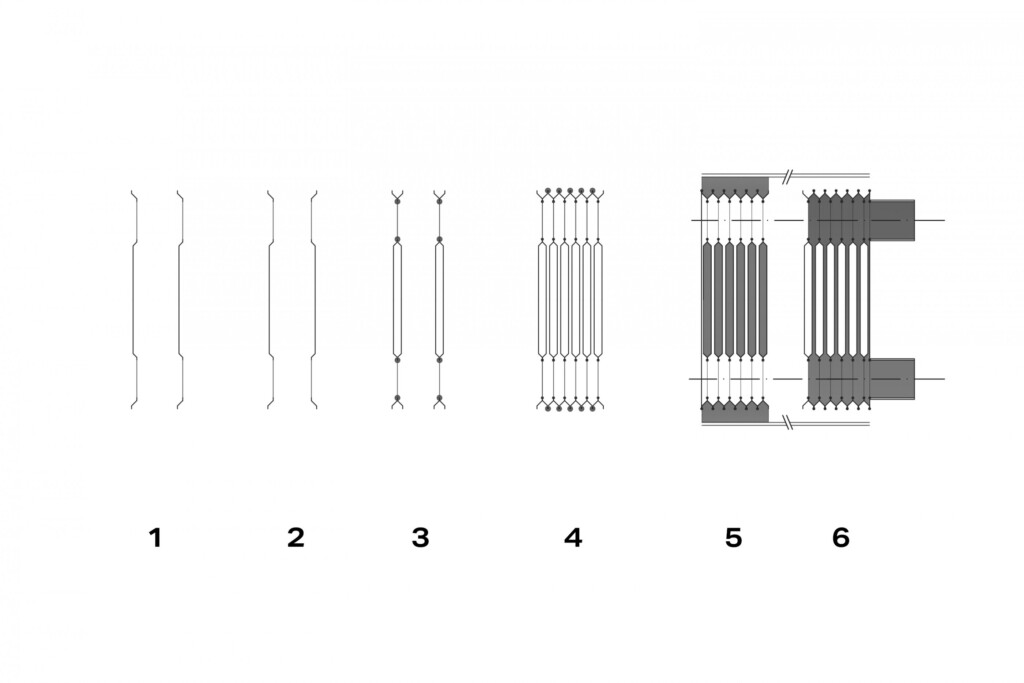

Montaje del paquete de placas ( 1= Placas (ver A arriba); 2 = Una placa girada 180° (ver B arriba); 3= Ensamblaje en pares de placas (soldadura en orificios); 4 = Ensamblaje del paquete de placas (soldadura exterior); 5= Flujo del lado de la carcasa; 6= Flujo del lado de las placas
Ve un video sobre cómo se sueldan las placas:
Vahterus ofrece una amplia gama de placas:
| Nombre del modelo PSHE | Área de intercambio térmico, m² | Boquillas en la placa, DN | Boquillas en la carcasa, DN |
|---|---|---|---|
| PSHE 2 | 0.5-5 | 25 | 20-80 |
| PSHE 3 | 1-50 | 50 | 25-250 |
| PSHE 4 | 3-100 | 80 | 25-300 |
| PSHE 5 | 5-200 | 100 | 25-350 |
| PSHE 6 | 6-350 | 125 | 25-500 |
| PSHE 7 | 8-550 | 150 | 25-500 |
| PSHE 9 | 15-1000 | 200 | 25-700 |
| PSHE 12 | 25-1500 | 250 | 25-800 |
| PSHE 14 | 20-2000 | 300 | 25-800 |
Los materiales utilizados en el paquete de placas pueden seleccionarse según las necesidades del cliente. Contamos con experiencia en una amplia variedad de materiales y constantemente estamos evaluando nuevos en nuestras pruebas. Si el material que necesita no aparece en la lista a continuación, no dudes en ponerte en contacto con nosotros.
Materiales de las placas
- AISI 316L
- AISI 304L
- AISI 904L
- 254 SMO
- Aleaciones C22, C276
- Dúplex
- Titanio gr. 1, gr. 11
- Níquel
- Otros bajo solicitud
Carcasa
La carcasa (recipiente a presión) es la cubierta protectora que rodea el paquete de placas. También se encarga de guiar el flujo del lado de la carcasa a través del paquete de placas, y puede adaptarse para cumplir con las condiciones operativas específicas.
El diseño de la carcasa de Vahterus sigue las directrices establecidas por los códigos de diseño aplicables. Normalmente, esto incluye PED (PED 2014/68/UE) o ASME VIII Div. 1.
Los tamaños de carcasa, materiales y conexiones pueden personalizarse según los requisitos del proceso. Para obtener más información sobre la personalización, haz clic aquí.
A continuación se enumeran los materiales de carcasa más comunes:
Materiales de la carcasa
- Acero al carbono
- AISI 316L
- AISI 904L
- 254 SMO
- Aleación C22, C276
- Dúplex
- Titanio
- Otros bajo solicitud
Habla con uno de nuestros expertos para más información.
