Wie verdampft ein Plate & Shell Wärmetauscher Flüssigkeiten?
Im Plate & Shell Wärmetauscher verdampft die Flüssigkeit meist auf der Mantelseite, weil dort Platz für das größere Dampfvolumen und variable Anschlussgrößen vorhanden sind. Je nach Prozess arbeitet der Verdampfer mit externer Zirkulation (z. B. überflutete Verdampfer, Reboiler) oder interner Zirkulation mit definiertem Flüssigkeitsstand im Mantel.
Warum findet die Verdampfung meist auf der Mantelseite statt?

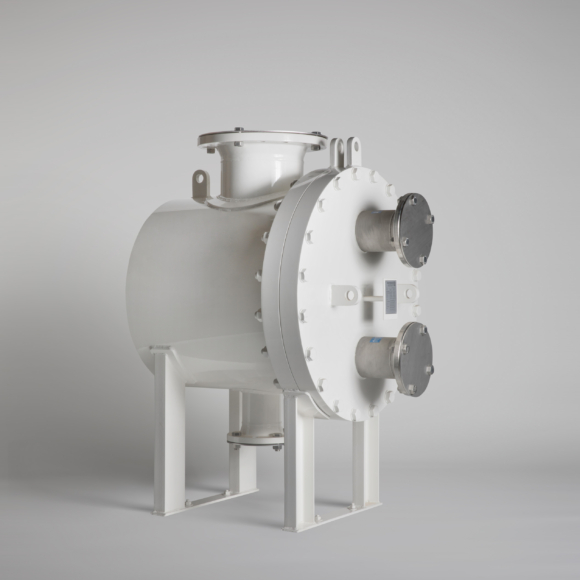

Dampf hat ein deutlich größeres Volumen als Flüssigkeit. Auf der Mantelseite steht ausreichend Raum für den entstehenden Dampf zur Verfügung, und die Anschlussgrößen lassen sich variabel wählen. So kann der Vahterus PSHE an den spezifischen Volumenstrom jeder Verdampfungsaufgabe angepasst werden – das macht ihn unter den Plattenwärmetauschern einzigartig. Wenn es vorteilhaft ist, kann die Verdampfung auch auf der Plattenseite stattfinden.

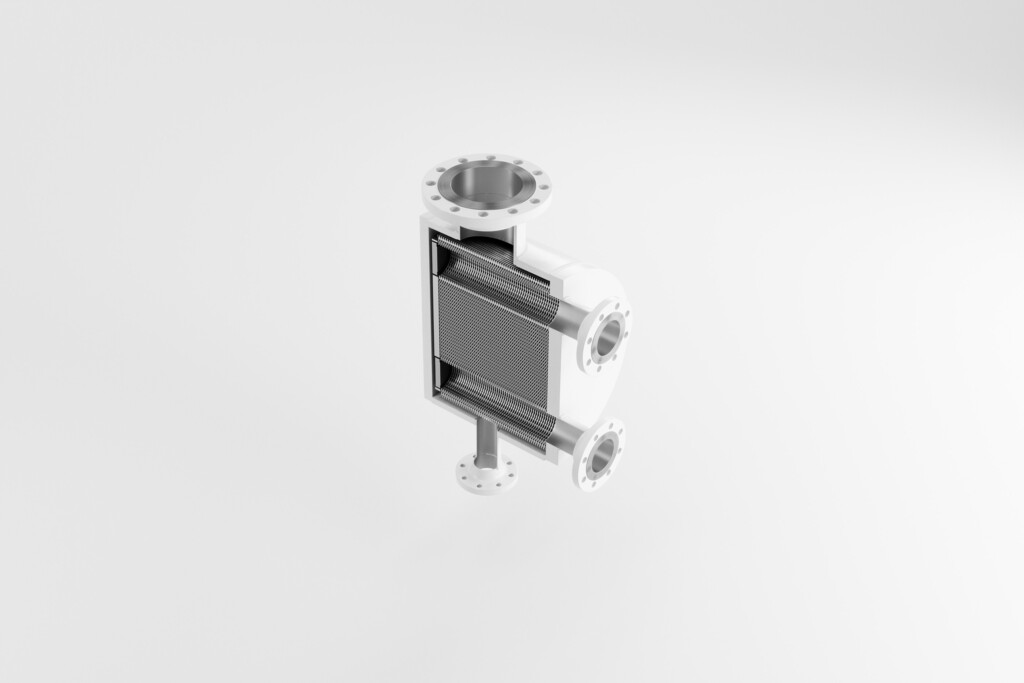

Verdampfer haben meist senkrecht angeordnete Platten, damit der Dampf nach oben steigen kann – besonders bei Naturumlauf (Schwerkraftzirkulation).
Externe oder interne Zirkulation: Welcher Verdampfertyp passt?

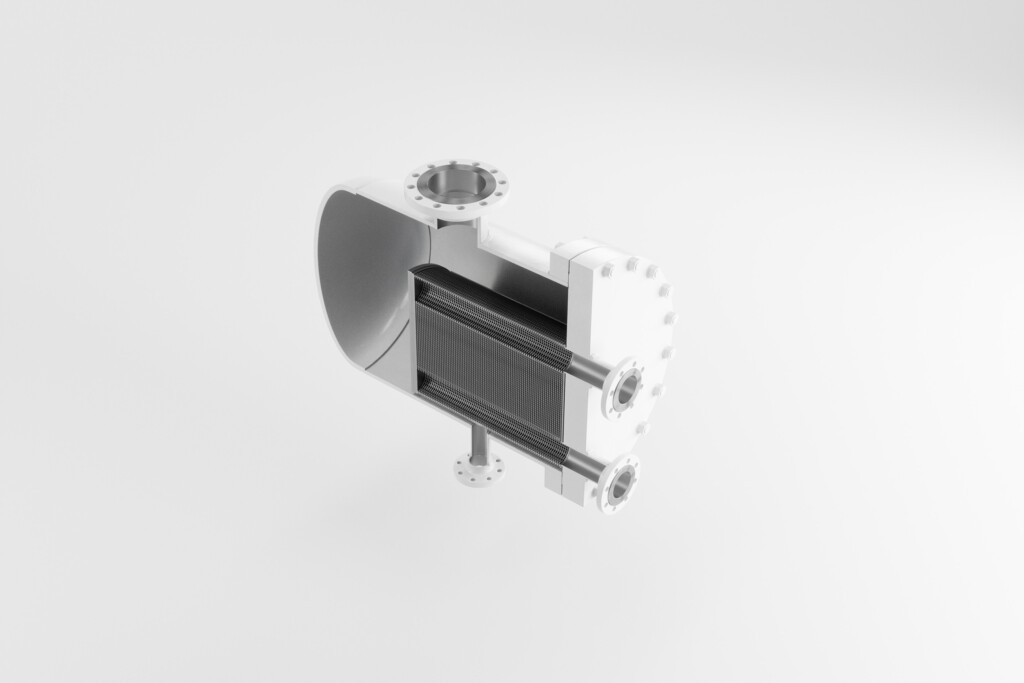

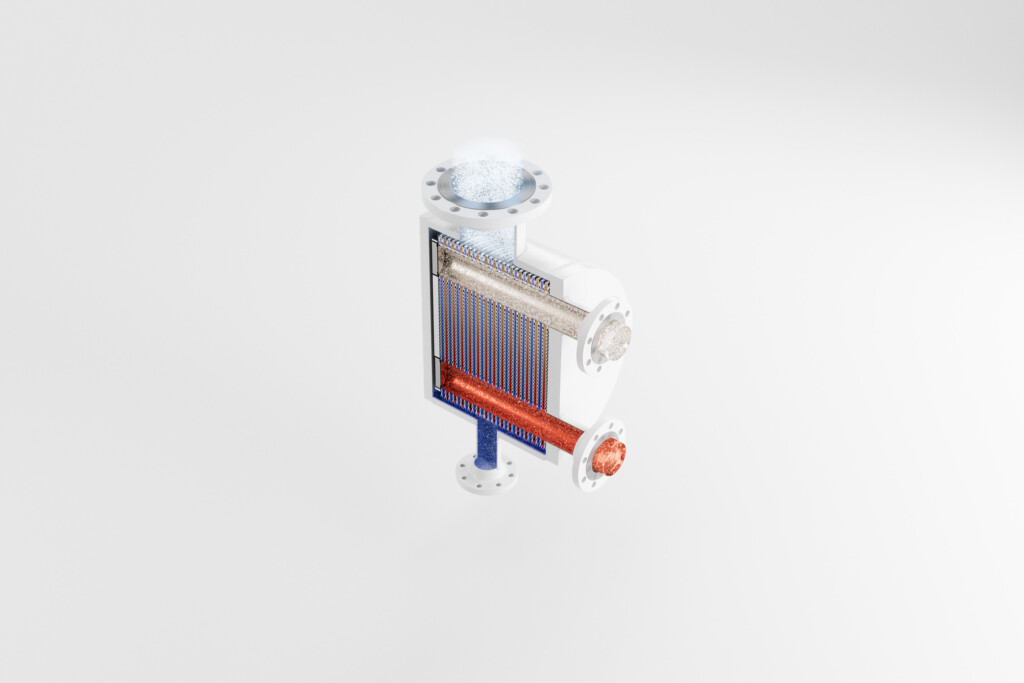

Externe Zirkulation: Die Flüssigkeit wird unten in den Mantel eingespeist, und ein Gemisch aus Flüssigkeit und Dampf tritt oben aus. Die Flüssigkeit kommt aus einem externen Abscheider oder Sammler, dessen statische Höhe ausreicht, um einen Naturumlauf zu ermöglichen. Als Heizmedium eignen sich Wasser, Glykol, aber auch kondensierende Gase. Typische Beispiele sind überflutete Verdampfer in Kälteanlagen und Reboiler an Destillationskolonnen.

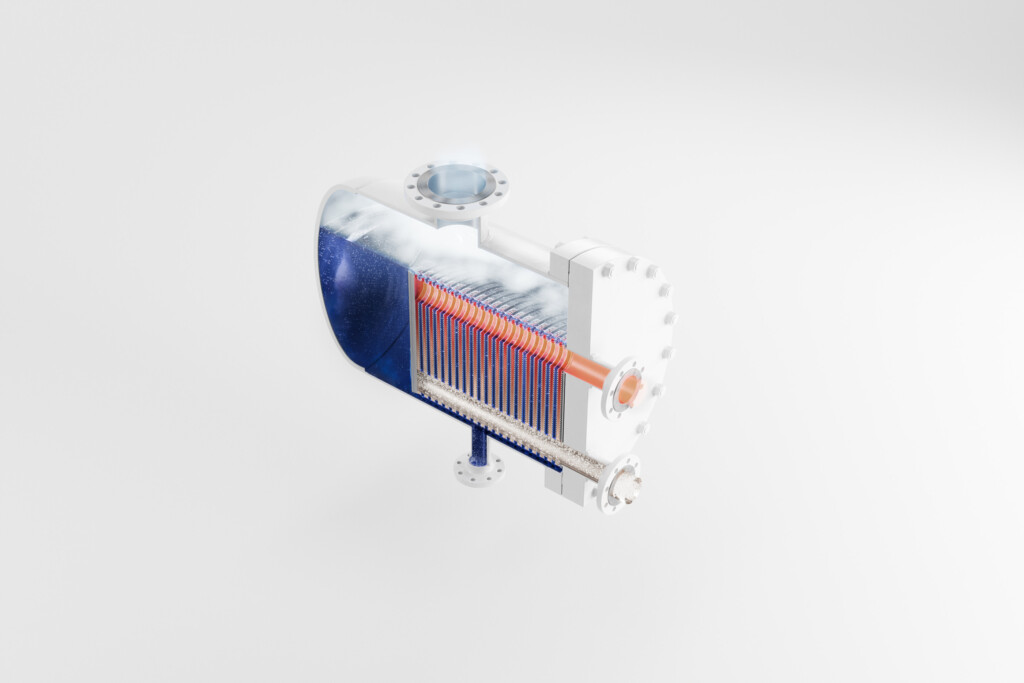

Interne Zirkulation: Hier ist der Verdampfer so in das System eingebunden, dass oben nur Dampf austritt. Im Mantel steht ein definierter Flüssigkeitsstand, das Plattenpaket ist vollständig eingetaucht – man spricht von Behältersieden (Pool Boiling). Beheizt wird mit einer Flüssigkeit, einem Gas oder einem kondensierenden Gas. Typische Beispiele sind Verdampfer mit integriertem Abscheider (kombinierte Verdampfer) in Kälteanlagen sowie Dampferzeuger in der Prozessindustrie und Kesselverdampfer (Kettle-Type-Reboiler) an Destillationskolonnen. Kesselverdampfer und Dampferzeuger lassen sich vielseitig an die Prozessanforderungen anpassen.
Welche Verdampferanwendungen sind typisch?
Die häufigsten Anwendungen von Verdampfern sind:
- Überflutete Kältemittelverdampfer
- Verdampfer mit integriertem Abscheider (PSHE Combined)
- Kältemittel-DX-Verdampfer
- Kryogene Verdampfer
- LNG-Verdampfer
- CO2-Verdampfer
- Thermosiphon-Reboiler
- Kesselverdampfer (Kettle-Type-Reboiler)
- Dampferzeuger
Weitere Anwendungen:
Flüssigkeitsheizer und -kühler
Wie heizt und kühlt ein Plate & Shell Wärmetauscher Flüssigkeiten?Ein Plate & Shell Wärmetauscher heizt oder kühlt Flüssigkeiten sehr...
Weiterlesen
Gasheizer und -kühler
Wie heizt und kühlt ein Plate & Shell Wärmetauscher Gase?Gase haben eine geringere Wärmeleitfähigkeit und Wärmekapazität als Flüssigkeiten und...
Weiterlesen
Kondensatoren
Wie kondensiert ein Plate & Shell Wärmetauscher Dämpfe?In einem Plate & Shell Kondensator kondensiert der Dampf an den Platten, deren...
Weiterlesen

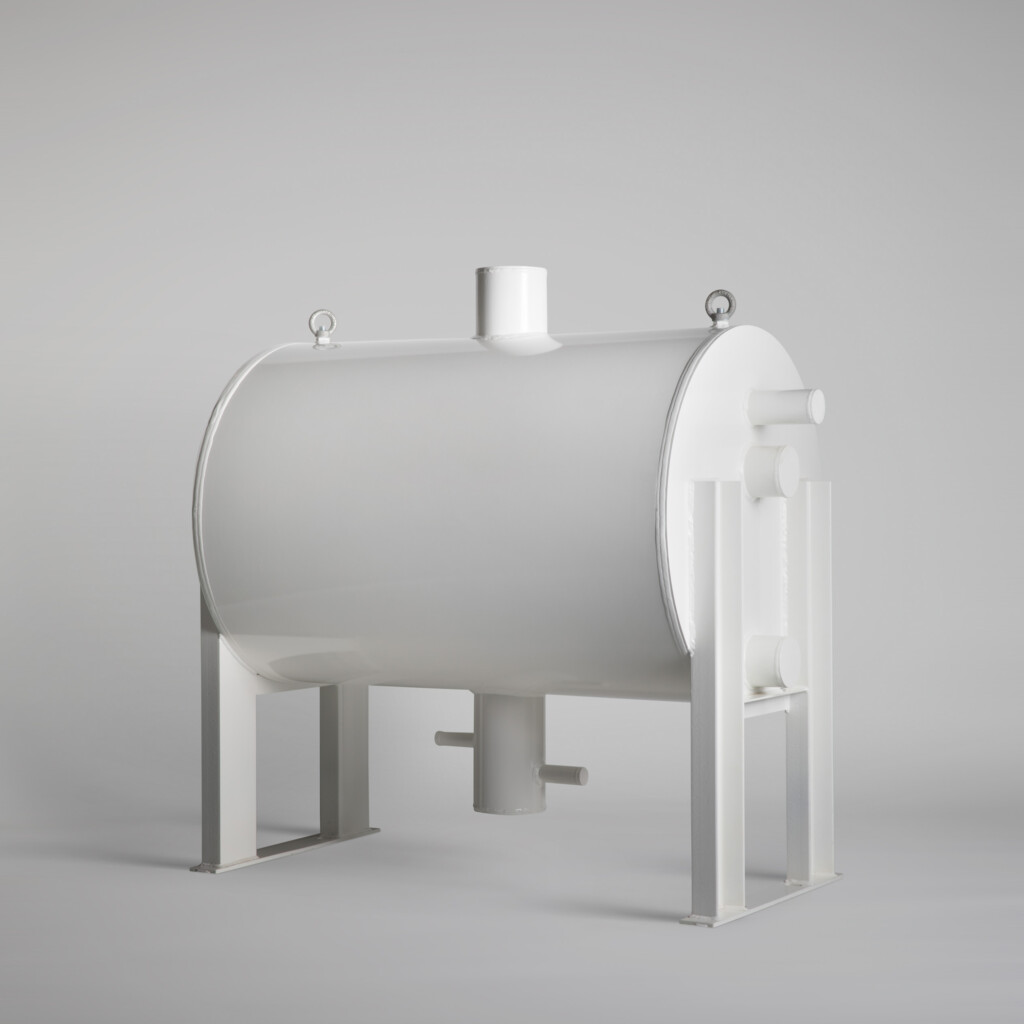

Vahterus PSHE Combined – Verdampfer mit integriertem Abscheider in einem Druckbehälter.
