Wie kondensiert ein Plate & Shell Wärmetauscher Dämpfe?

In einem Plate & Shell Kondensator kondensiert der Dampf an den Platten, deren Oberfläche kälter ist als seine Sättigungstemperatur. Die Kondensation findet meist auf der Mantelseite statt, wo Größe und Lage der Gas- und Kondensatanschlüsse flexibel gewählt werden können. Ein Kondensatsammler mit Füllstandsregelung und ein Anschluss zum Ablassen von Inertgasen lassen sich integrieren.

Wie funktioniert die Kondensation im Plattenwärmetauscher?

Ein Kondensator wandelt Dampf in Flüssigkeit um. Der Dampf kondensiert an einer Oberfläche, die kälter ist als seine Sättigungstemperatur. Im Plattenwärmetauscher bildet das Kondensat einen Film auf den Platten, an dem weiterer Dampf kondensiert – man spricht von Filmkondensation. Gelegentlich kondensiert der Dampf auch direkt an der Plattenoberfläche.

Kondensation auf der Mantel- oder der Plattenseite?

Die Kondensation kann auch auf der Plattenseite stattfinden. Das ermöglicht eine sehr effektive Kondensation, allerdings ist die Anschlussgröße dann durch die Plattengröße begrenzt. Auf der Mantelseite lassen sich Größe und Lage der Gas- und Kondensatanschlüsse dagegen flexibel wählen. Die Kondensation wird auf beiden Seiten mit denselben Methoden geregelt.

Wie werden nicht kondensierbare Gase entfernt?

Beim Vahterus PSHE kann ein zusätzlicher Anschluss vorgesehen werden, über den nicht kondensierbare Gase (Inertgase) abgeführt werden. Zusätzlich lässt sich ein Kondensatsammler mit Füllstandsregelung integrieren.

Welche Kondensatoranwendungen sind typisch?

Vahterus Kondensatoren werden in der industriellen Kältetechnik, auf Frachtschiffen, als Kopfkondensatoren und Dampfkondensatoren eingesetzt – und überall dort, wo ein sicherer und effizienter Kondensator gefragt ist. Die häufigsten Anwendungen sind:

  • Kältemittelkondensatoren
  • Wärmepumpenkondensatoren
  • Multi-Condenser (Mehrfachkondensatoren)
  • Dampfkondensatoren
  • Ladungskondensatoren (Cargo Condenser)
  • Entlüftungskondensatoren
  • Lösungsmittelkondensatoren
  • Dampfrückgewinnungskondensatoren

Weitere Anwendungen:

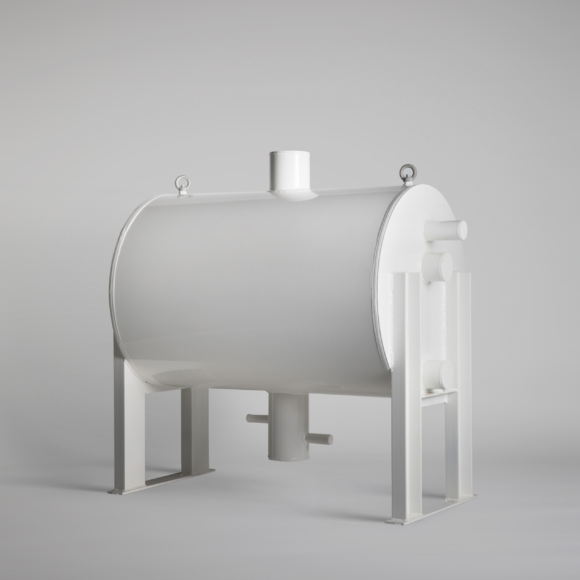

Vahterus PSHE Combined

Verdampfer

Wie verdampft ein Plate & Shell Wärmetauscher Flüssigkeiten?Im Plate & Shell Wärmetauscher verdampft die Flüssigkeit meist auf der...

Weiterlesen
Colonial Pipeline bw

Flüssigkeitsheizer und -kühler

Wie heizt und kühlt ein Plate & Shell Wärmetauscher Flüssigkeiten?Ein Plate & Shell Wärmetauscher heizt oder kühlt Flüssigkeiten sehr...

Weiterlesen
S8 A2041

Gasheizer und -kühler

Wie heizt und kühlt ein Plate & Shell Wärmetauscher Gase?Gase haben eine geringere Wärmeleitfähigkeit und Wärmekapazität als Flüssigkeiten und...

Weiterlesen

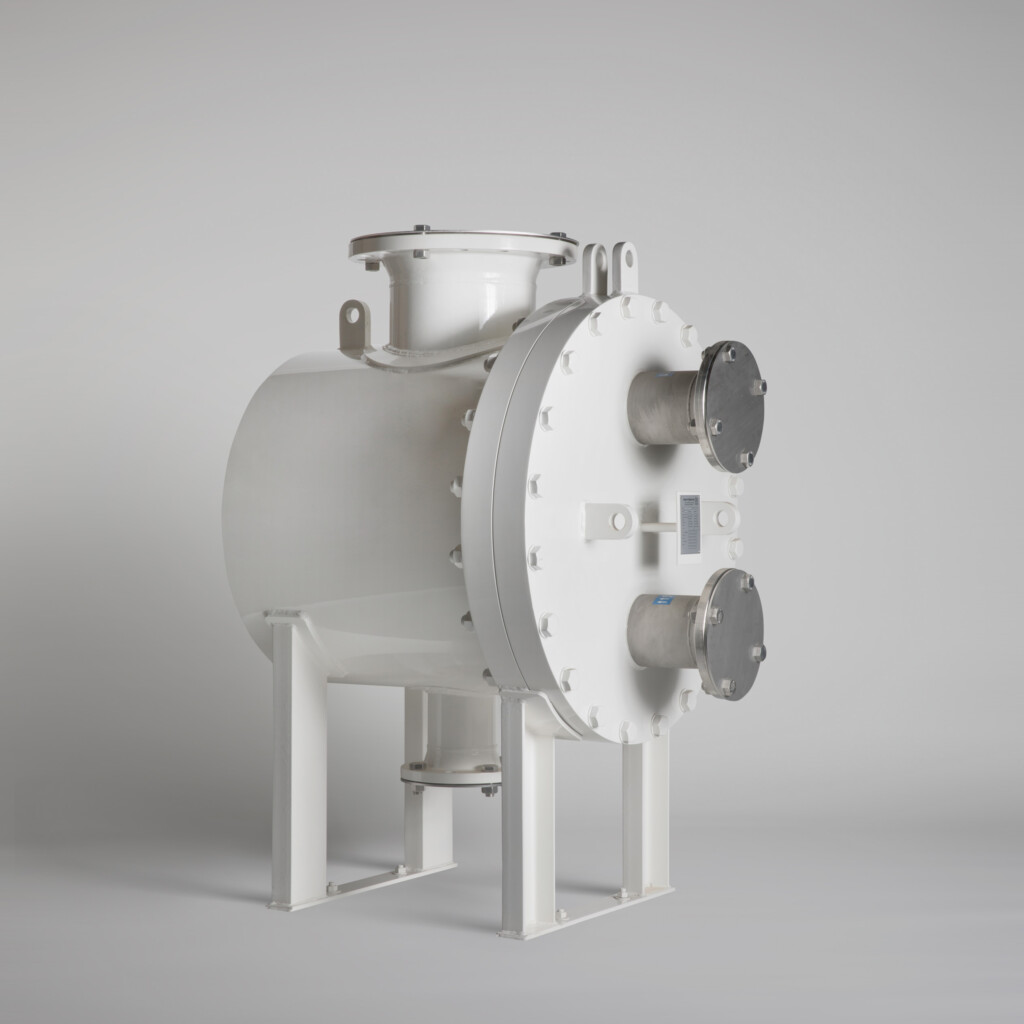

Vahterus PSHE Openable
