PSHE ist eine vollständig maßgeschneiderte Lösung

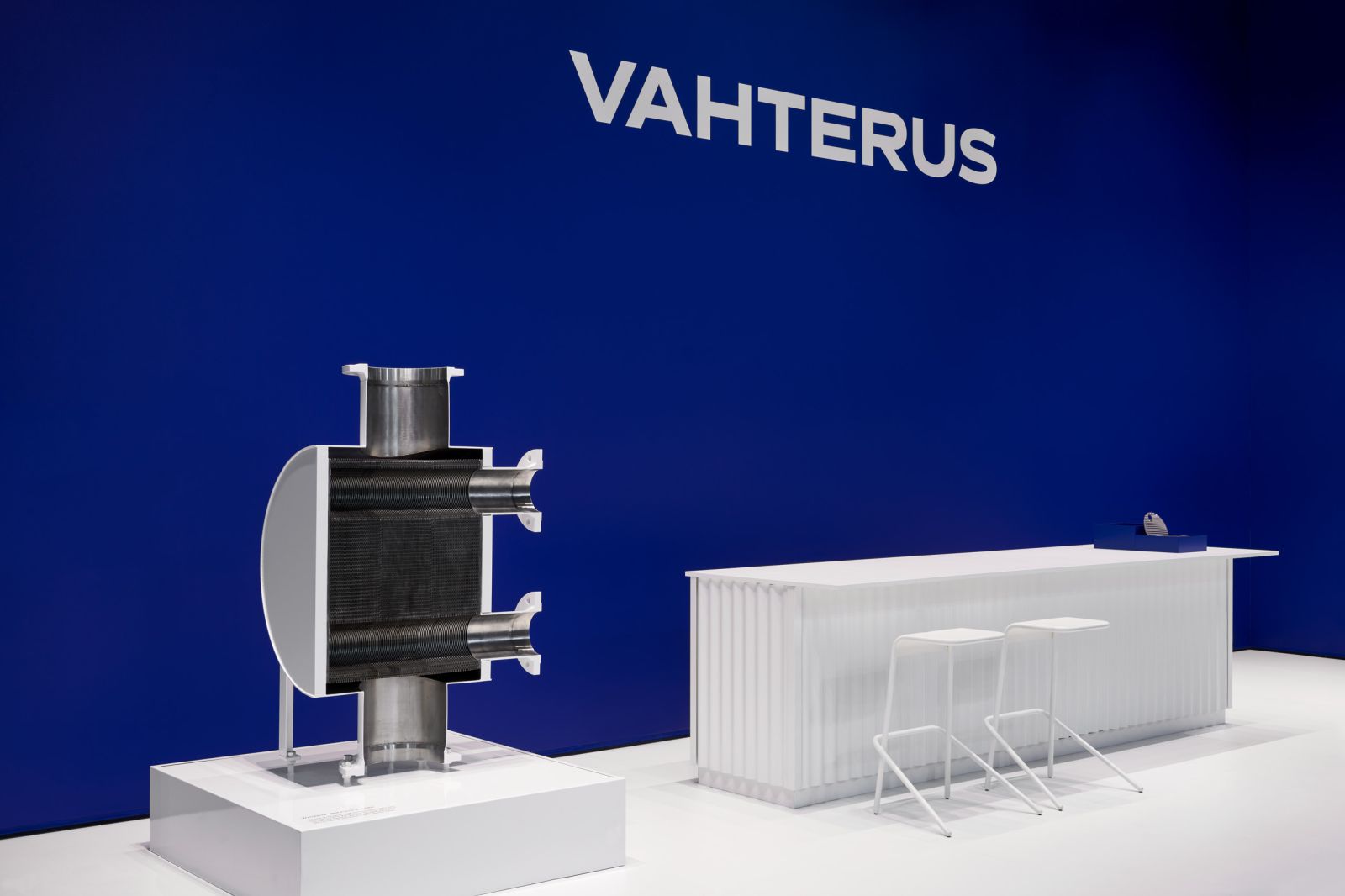

Wir entwerfen alle unsere Wärmetauscher individuell, um den Anforderungen des Kunden und des Prozesses gerecht zu werden. Die Konstruktion beginnt mit einer thermischen Berechnung, aus der wir die erforderliche Wärmeübertragungsfläche erhalten, die dann mit der Mantelkonstruktion kombiniert wird. Dies ist der größte Unterschied zwischen Vahterus Plate & Shell Wärmetauschern und anderen Plattenwärmetauschern: Das Design des Mantels ist nicht festgelegt und kann angepasst werden, um die perfekte Lösung für Ihre Bedürfnisse zu finden.

Die Position des Plattenpakets kann im Inneren des Gehäuses verschoben werden, um beispielsweise mehr Platz für die Verdampfung von Gas zu schaffen.

Es besteht auch die Möglichkeit, große mantelseitige Anschlüsse für große Gasströme zu verwenden.

Oder um einen Kondensatbehälter mit den erforderlichen Anschlüssen unterzubringen. Der Kondensatbehälter kann entweder vollständig integriert oder ein separater Behälter sein.

Möglichkeiten mit Fließrichtungsgebern

Die Aufgabe der Fließrichtungsgeber ist es, eine optimale Strömung durch die Platten zu erzeugen. Der Standardwinkel α der axialen Strömungslenker beträgt 90°. In Kondensatoren wird standardmäßig ein Winkel von 45° verwendet. Für bestimmte Anwendungen, z. B. bei niedrigem Δp, kann α < 90° hilfreich sein. In manchen Fällen werden keine Fließrichtungsgeber verwendet, z. B. bei Vahterus PSHE-Kesselverdampfern. Beim Gerätetyp C werden die Fließrichtungsgeber um 90° gedreht (siehe unten).

Ausrichtung des Plattenpakets im Mantel (A = Standardgehäuse, konzentrisch, allgemeine Anwendungen; B = vergrößerter Mantel, konzentrisch, Gasanwendungen; C = vergrößerter Mantel, exzentrisch nach unten, geflutete Verdampfer; D = vergrößerter Mantel, exzentrisch nach oben, Sammler im Verflüssiger; E: übergroßer Mantel, exzentrisch nach unten, kombinierter Verdampfer)
Ausrichtung des Plattenpakets im Mantel (A = Standardgehäuse, konzentrisch, allgemeine Anwendungen; B = vergrößerter Mantel, konzentrisch, Gasanwendungen; C = vergrößerter Mantel, exzentrisch nach unten, geflutete Verdampfer; D = vergrößerter Mantel, exzentrisch nach oben, Sammler im Verflüssiger; E: übergroßer Mantel, exzentrisch nach unten, kombinierter Verdampfer)
Prinzipien der axialen Fließrichtungsgeber (A = Standardmantel, konzentrisch, allgemeine Anwendungen; B = vergrößerter Mantel, konzentrisch, Gasanwendungen; C = vergrößerter Mantel, konzentrisch, Gegenstrom "cross flow"; D = vergrößerter Mantel, exzentrisch nach unten, geflutete Verdampfer; vergrößerter Mantel 45° Fließrichtungsgeber; Kondensator)
Prinzipien der axialen Fließrichtungsgeber (A = Standardmantel, konzentrisch, allgemeine Anwendungen; B = vergrößerter Mantel, konzentrisch, Gasanwendungen; C = vergrößerter Mantel, konzentrisch, Gegenstrom "cross flow"; D = vergrößerter Mantel, exzentrisch nach unten, geflutete Verdampfer; vergrößerter Mantel 45° Fließrichtungsgeber; Kondensator)

Vorgewählte Entwürfe

Natürlich verfügen wir auch über Standardlösungen, um die Entwurfsphase zu verkürzen und damit die Lieferzeiten zu reduzieren. Diese technischen Lösungen können entweder unverändert übernommen werden oder als Ausgangspunkt für Ihre individuelle Wärmetauscherlösung dienen.

- Fully Welded Design
- Openable
- Kettle Type Evaporator
- Exhaust Gas Economiser (EGE)
- System Design with External Droplet Separator
- Multi-Condenser

Verwandeln Sie Ihr Projekt mit den PSHE-Lösungen von Vahterus

Sind Sie an einer Zusammenarbeit mit uns interessiert? Wenn Sie mehr über unsere maßgeschneiderten Lösungen erfahren möchten, nehmen Sie bitte über die untenstehende Schaltfläche Kontakt mit unseren Experten auf.
